Spaltfilter |
SELBSTREINIGENDER
PNEUMATISCHER SPALTFILTER |
|
|
|
|

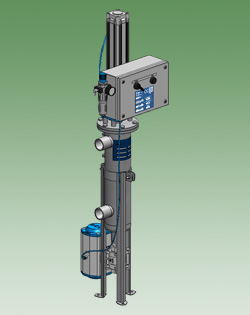

Selbstreinigender
Filter FMC-03
für wässrige,
viskose und hochviskose Medien |
|
|
|
Beschreibung |
Die pneumatisch selbstreinigenden Kantenspaltfilter der Serie FMC-03
bestehen aus einem Ober- und einem Unterteil. Der Ein- und
Austrittstutzen befinden sich am Unterteil des Kantenspaltfilters.
Der Antrieb des Filters erfolgt durch eine pneumatische
Steuerungseinheit, welche eine stufenlose Abreinigung ermöglicht,
sowie einen manuell angesteuerten Ablass per Knopfdruck.
Der anfallende Schmutz wird im unteren Teil des Gehäuses gesammelt
und muss in bestimmten Abständen abgelassen werden. Optional kann
der Ablass mit einem Taktgeber nachgerüstet werden, welcher einen
Intervall-Ablass gewährleistet.
Die Abreinigung des Spaltrohres erfolgt durch einen sich vertikal,
selbst andrückenden, bewegenden Schaberring.
Standardmäßig gehören zum Lieferumfang ein höhenverstellbares
Fußgestell, eine Druckluftwartungseinheit mit Druckminderer sowie
einem Werkzeug für die Montage und Demontage des Spaltrohres.
Zusätzlich befinden sich im Behälter Anschlüsse für eine
Differenzdrucküberwachung. |
| |
|
 |
Aufbau und Funktionsweise
Das Filtersystem ist äußerst stabil und für robuste Einsätze
ausgelegt. Es besteht im wesentlichen aus den folgenden Bauteilen:
Zweiteiliges Filtergehäuse, Spaltrohrelement, Abstreifer mit
Reinigungsring und Steuerungseinheit mit Kolbenstangenzylinder und
Ablassventil.
Die Filtration erfolgt durch das Spaltrohr von innen nach außen,
wobei dich die Feststoffe an der Innenseite des Spaltrohrelementes

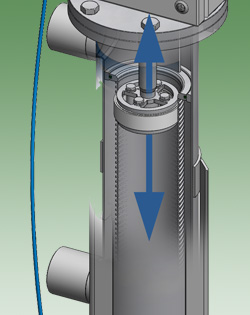

anlagern. Mittels eines Abstreifers wird das Filterelement durch AUF
und AB Bewegungen abgereinigt. Die Feststoffe setzen sich dabei im
unteren Teil des Filtergehäuses ab und werden durch den Systemdruck
über einen pneumatischen Kugelhahn ausgetragen.
Optional kann der Ablass mit einem Taktgeber nachgerüstet werden,
welcher einen Intervall-Ablass gewährleistet.
Ein Zusetzen des Filterelementes ist praktisch ausgeschlossen, da
sich die Spalten trapezförmig nach außen erweitern.
Die Filterfeinheit wird durch die Spaltweite des Filterelementes
bestimmt.
Das Filterelement kann mit dem im Lieferumfang enthaltenen Werkzeug
gewechselt werden. |
|
Einsatzbereiche |
|
|
Farben und Lacke |
|
|
Industrielle Abwässer |
|
|
Druckfarben |
|
|
Öl-
und Brennstoffe |
|
|
Dispersionsfarben |
|
|
Emulsionen |
|
|
Klebstoffe |
|
|
Klärschlämme |
|
|
Unterbodenschutz |
|
|
Lebensmittel
und Getränke |
|
|
Lösungsmittel |
|
|
Schokoladenmasse |
|

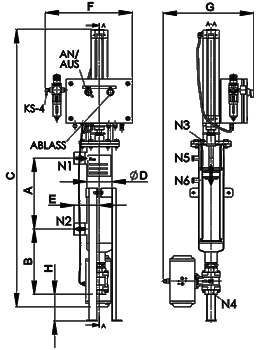

Abmessungen
(in mm) |
FMC-03 |
|
 |
A |
320 |
|
B |
~300 |
|
C |
1255 ±10 |
|
D |
114,3 |
|
E |
115 |
|
F |
394 ±5 |
|
G |
409 ±10 |
|
H |
120-235 |
|
Ein- / Ausgang (N1/N2) |
Rp 1
1/2" |
|
Entlüftung (N3) |
Rp 1/4" |
|
Entleerung (N4) |
Rp 1
1/2" |
|
Differenzdruckanschlüsse (N5/N6) |
Rp 1/4" |
|
Volumen (Ltr.) |
5 |
|
Spezifikationen |
|
|
FMC-03 |
Durchflußleistung
bezogen auf Wasser und 100 µm Spule |
3,8 m³/h
|
|
Werkstoff
Filtergehäuse |
Edelstahl 1.4301 |
|
Werkstoff
Filterelement |
Edelstahl 1.4301 |
|
Werkstoff
Dichtungen |
FPM (andere Dichtungswerkstoffe
optional) |
|
Werkstoff
Schaberring |
PTFE |
|
Ein- /
Ausgang |
Rp 1 1/2" |
|
Entleerung |
Rp 1 1/2" |
| Entlüftung |
Rp 1/4" |
|
Antrieb |
Pneumatisch |
|
Druckluftversorgung |
4-6 bar |
|
Druckluftanschluß |
KS-4 |
|
Schutzart |
optional mit EX-Schutz |
|
Max. Betriebsüberdruck |
10 bar
|
|
Max. Betriebstemperatur |
-10/+80°C
|
|
|
|
|
 |
|
|
