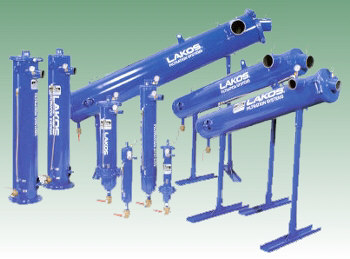

JPX-SEPARATOREN |
|
|
Beschreibung |
|
Mit den LAKOS
JPX Separatoren können Sie Feststoffe aus Flüssigkeiten durch erzeugte
Zentrifugalkräfte abscheiden. Sie erhöhen dadurch die Qualität von
Prozessflüssigkeiten und schützen wertvolle Anlagenkomponenten vor
Verschleiß und Verschmutzung. Die Feststoffe werden abgetrennt und
können konzentriert weiterbehandelt werden. Es reduzieren sich somit
die Ausfallzeiten und Instandhaltung. Folglich können Sie Anlagen mit
einem Flüssigkeitskreislauf wirtschaftlicher betreiben. |
|
Spezifikationen |
| Modellendbezeichnung
"L" |
: |
Low Profile
(niedrige Einbauhöhe) |
|
Modellendbezeichnung
"V" |
: |
Vertical
Profile (Vertikaler Einbau) |
| Gehäusewerkstoff |
: |
C-Stahl mit
einem Acryl-Urethan-Anstrich * |
|
Maximaler
Betriebsdruck |
: |
10,3 bar
(höhere Drücke auf Anfrage) |
| Druckverlust |
: |
0,2 - 0,8 bar |
|
*
andere Werkstoffe auf Anfrage |
Die verunreinigte
Flüssigkeit tritt durch die tangentiale Eintrittsöffnung in den Separator
ein, wird durch die innenliegenden tangentialen Schlitze in die Trennkammer
geleitet und dabei beschleunigt.
Dadurch werden alle Partikel, die schwerer
als die Flüssigkeit sind, durch die Fliehkraft nach außen gedrückt. Mit
Hilfe der Schwerkraft und der Strömung gleiten sie an der Wand der
Trennkammer nach unten in die Schmutz-Sammelkammer. Die patentierte
Druckausgleichsleitung gewährleistet hierbei eine optimale
Sedimentation der abgeschiedenen Partikel in der Schmutz-Sammelkammer.
Die gereinigte Flüssigkeit gelangt innerhalb des
Flüssigkeitswirbels (Unterdruckzone) wieder nach oben und tritt durch die
obere Öffnung wieder aus.
Zur Verhinderung einer Überfüllung der
Schmutz-Sammelkammer müssen die JPX Separatoren regelmäßig
abgeschlämmt werden. |
|
|
Allgemeine
technische Daten |
|
Modell |
Leistung
( m³/h)
|
Anschluß
|
Schmutzkammer Kapazität (l)
|
Gewicht leer
(kg) |
Gewicht mit Wasser
(kg) |
|
JPX-0004 |
1,0 - 2,5
|
1/2"
|
0,3
|
10 |
11 |
|
JPX-0010 |
2,5 - 4,5
|
3/4"
|
0,4
|
14 |
17 |
|
JPX-0016 |
4 - 7
|
1"
|
0,6
|
18 |
23 |
|
JPX-0028 |
7 - 10
|
1 1/4"
|
1,0
|
27 |
35 |
|
JPX-0038 |
9 - 15
|
1 1/2"
|
1,5
|
39 |
52 |
|
JPX-0060 |
14 - 23
|
2"
|
3,0
|
68 |
101 |
|
JPX-0085 |
19 - 33
|
2 1/2"
|
3,0
|
88 |
126 |
|
JPX-0130 |
30 - 51
|
3"
|
3,0
|
92 |
132 |
|
JPX-0200 |
45 - 74
|
4"
|
6,1
|
149 |
231 |
JPX-0285-L
JPX-0285-V |
65 - 120
|
4"
|
7,9
20,5
|
232
216 |
373
345 |
JPX-0450-L
JPX-0450-V |
102 - 187
|
6"
|
10,6
25,4
|
336
317 |
546
515 |
JPX-0650-L
JPX-0650-V |
150 - 275
|
6"
|
16,3
39,4
|
422
408 |
740
706 |
JPX-1160-L
JPX-1160-V |
265 - 490
|
8"
|
32,6
77,6
|
632
641 |
1235
1211 |
JPX-1850-L
JPX-1850-V |
420 - 775
|
10"
|
56,8
119,2
|
842
880 |
1814
1796 |
JPX-2650-L
JPX-2650-V |
600 - 1115
|
12"
|
89,0
193,4
|
1399
1479 |
2850
2858 |
JPX-4200-L
JPX-4200-V |
950 - 1775
|
16"
|
197,6
375,9
|
2306
2534 |
5360
5430 |
JPX-6700-L
JPX-6700-V |
1520 - 2895
|
20"
|
306,6
614,4
|
3549
3876 |
8482
8571 |
|

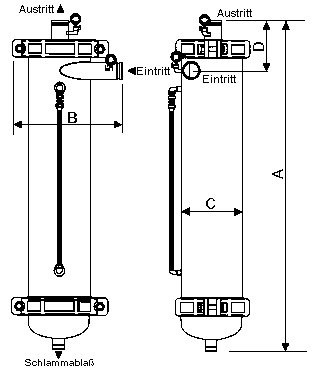

Separatoren
für "Low Flow Rates" |
| Abmessungen
(mm) |
|
|
Modell
|
A
|
B
|
C
|
D
|
|
JPX-0004 |
714
|
184
|
89
|
162
|
|
JPX-0010 |
822
|
191
|
102
|
162
|
|
JPX-0016 |
860
|
222
|
114
|
178
|
|
JPX-0028 |
851
|
276
|
141
|
178
|
|
JPX-0038 |
949
|
314
|
168
|
178
|
|
JPX-0060 |
1181
|
400
|
219
|
184
|
|
JPX-0085 |
1368
|
400
|
219
|
203
|
|
JPX-0130 |
1419
|
400
|
219
|
200
|
|
JPX-0200 |
1755
|
492
|
273
|
222
|
|

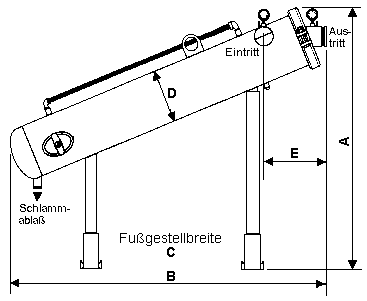

Separatoren
für "High Flow Rates" Typ "L" |
|
Abmessungen
(mm) |
 |
|
Modell |
A |
B
|
C
|
D
|
E
|
| JPX-0285-L |
1962
|
1981
|
1016
|
324
|
381
|
|
JPX-0450-L |
2140
|
2400
|
1016
|
356
|
406
|
| JPX-0650-L |
2305
|
2686
|
1016
|
406
|
457
|
|
JPX-1160-L |
2648
|
3219
|
1016
|
508
|
559
|
| JPX-1850-L |
2883
|
3597
|
1016
|
610
|
660
|
|
JPX-2650-L |
3137
|
4013
|
1524
|
711
|
762
|
| JPX-4200-L |
3734
|
5029
|
1524
|
914
|
978
|
|
JPX-6700-L |
4223
|
5944
|
1524
|
1067
|
1118
|
|

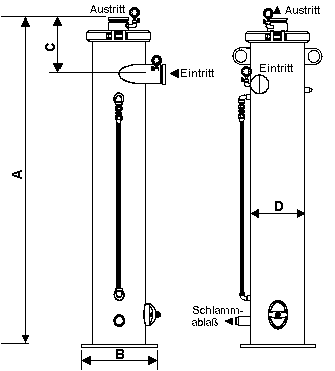

Separatoren
für "High Flow Rates" Typ "V" |
| Abmessungen
(mm) |
|
|
Modell
|
A
|
B
|
C
|
D
|
|
JPX-0285-V |
1930
|
457
|
330
|
324
|
|
JPX-0450-V |
2375
|
508
|
318
|
356
|
|
JPX-0650-V |
2686
|
559
|
378
|
406
|
|
JPX-1160-V |
3210
|
660
|
451
|
508
|
|
JPX-1850-V |
3543
|
813
|
508
|
610
|
|
JPX-2650-V |
3950
|
914
|
584
|
711
|
|
JPX-4200-V |
4940
|
1118
|
734
|
914
|
|
JPX-6700-V |
5817
|
1219
|
832
|
1067
|
|
