Spaltfilter |
SELBSTREINIGENDE
SPALTFILTER |
|
|
|
|
Selbstreinigende
Filter KSF240 bis KSF1000
für wässrige,
viskose und hochviskose Medien |
|
|
|
Beschreibung |
|

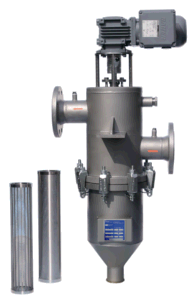

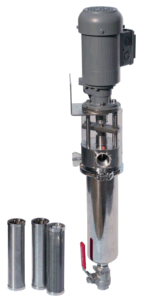

Die selbstreinigenden Filter der Serie KSF bestehen aus einem Ober- und
einem Unterteil. Beide
Teile werden mit einem Schnellspannbügel bzw. Klammerschrauben fest miteinander verbunden. Der Ein-
und Austrittstutzen ist ab der Serie KSF400 höhenversetzt und gegenüberliegend angeordnet.
Der Austrittstutzen ist höherliegend angeordnet.
Das feststehende Schaberblech ist am Schaberkorb nachstellbar montiert und wartungsfrei. Der Antrieb des Filterelementes
erfolgt durch einen Getriebemotor. Der anfallende Schmutz wird im unteren
Teil des Gehäuses gesammelt und muß in bestimmten Abständen
abgelassen werden. |
| |
 |
Das System unserer
Selbstreinigenden Filter besteht aus einem V-Profil, welches in
einem exakt definierten Abstand auf kreisförmig angeordnete
Stützprofile geschweißt wird. Hierdurch entsteht ein festes, in sich
stabiles Spaltrohr.
Durch das verwendete V-Profil wird eine Verblockung der freien
Filterfläche vermieden.
Die permanente Abreinigung der sich drehenden Spule erfolgt durch
ein feststehendes Schaberblech.
Lieferbar sind die Spaltrohre in Filterfeinheiten von 35 bis 3000
µm.
|
|
Einsatzbereiche |
|
|
Farben und Lacke |
|
|
Industrielle Abwässer |
|
|
Druckfarben |
|
|
Öl-
und Brennstoffe |
|
|
Dispersionsfarben |
|
|
Emulsionen |
|
|
Klebstoffe |
|
|
Klärschlämme |
|
|
Unterbodenschutz |
|
|
Lebensmittel
und Getränke |
|
|
Lösungsmittel |
|
|
Schokoladenmasse |
|

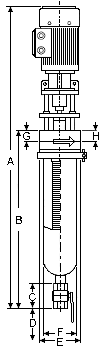

Abmessungen
(in mm) |
KSF-240-K |
KSF-240-L |
|
 |
A |
765 |
845 |
|
B |
445 |
525 |
|
C |
75 |
75 |
|
D |
300 |
300 |
|
E |
100 |
100 |
|
F |
88 |
88 |
|
G |
27 |
27 |
|
H |
27 |
27 |
|
Ein- / Ausgang |
R
1" |
R
1" |
|
Entleerung |
R
3/4" |
R
3/4" |
|
Entlüftung |
R
1/8" |
R
1/8" |
|
Volumen (Ltr.) |
1,5 |
1,8 |
|
Filterfläche
(cm2) |
240 |
240 |
|

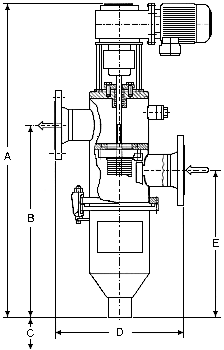

Abmessungen
(in mm) |
KSF-400 |
KSF-700 |
KSF-1000 |
|
 |
A |
910 |
1010 |
1075 |
|
B |
500 |
600 |
660 |
|
C |
300 |
400 |
400 |
|
D |
370 |
370 |
465 |
|
E |
370 |
470 |
520 |
|
Ein- / Ausgang |
R 2" oder
DN 50 PN16 |
DN 65 PN16 |
DN 80 PN16 |
|
Entleerung |
R 2" oder
DN 50 PN16 |
R 2" oder
DN 50 PN16 |
R 2" oder
DN 50 PN16 |
|
Entlüftung |
R 3/4" |
R 3/4" |
R 3/4" |
|
Volumen (Ltr.) |
10,5 |
12,5 |
22,5 |
|
Filterfläche (cm2) |
415 |
695 |
1055 |
Datenblatt
Filterflächen
|
Spezifikationen |
|
|
KSF-240 |
KSF-400
|
KSF-700
|
KSF-1000
|
Durchflußleistung
bezogen auf Wasser |
3,5 m³/h
|
13 m³/h
|
25 m³/h
|
35 m³/h
|
|
Werkstoff
Filtergehäuse |
Edelstahl 1.4301 |
Edelstahl 1.4571 |
|
Werkstoff
Filterelement |
Edelstahl 1.4435 |
|
Ein- /
Ausgang |
R 1" |
R 2" oder DN 50
|
DN 65
|
DN 80 |
|
Entleerung |
R 3/4"
|
R 2" oder DN 50 |
R 2" oder DN 50 |
R 2" oder DN 50 |
| Entlüftung |
R 1/8" |
R 3/4" |
|
Antrieb |
Stirnrad-Getriebemotor |
Schnecken-Getriebemotor |
|
Elektrischer Anschluß |
400 V, 50 Hz * |
|
Schutzart |
IP54 * |
IP54, IP65 * |
| Betriebsüberdruck |
16 bar
|
10 bar
|
|
Betriebstemperatur
(mit FEP-Dichtungen) |
200°C
|
|
* Sonderspannungen sowie
Ex-Schutz optional. |
|
|
 |
|
|
