 - Filterkerze
"Betapure NT" |
|
Betapure NT |
|
|
BETAPURE NTTM |
Die nächste Generation der
Tiefenfiltertechnologie |
|
Eigenschaften |
|
Moderne
Konfiguration verbessert den Durchfluss und sorgt gleichzeitig für eine
längere Lebensdauer. |
|
|
Absolute
Rückhalteraten von 1 bis 70 µm decken einen großen Bereich von
Applikationen ab und gewährleisten eine beständige Filtrationsqualität. |
|
|
Konstruktionsmaterialien
vollständig aus Polypropylen gewährleisten eine breite Kompatibilität mit
Chemikalien. |
|
Die Vorteile
der BETAPURE
NTTM |
|
|
Längere Lebensdauer: 3mal
größere Schmutzaufnahme-Kapazität als herkömmliche Filter. |
|
|
Die Tiefenfilterkerzen aus
Polypropylen besitzen eine weitgehende chemische und thermische
Kompatibilität. |
|
|
Rückhalteraten von 1 bis 70
µm für eine breite Anwendungspalette
(Beta
Ratio = 1000). |
|
|
Absolute Rückhalteraten für
eine beständige Filtrationsqualität. |
|
|
Selbst bei steigendem
Differenzdruck konstante Partikelrückhalteeffizienz. |
|
BETAPURE NTTM

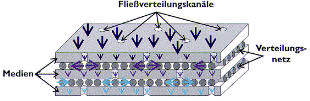

Filterbauweise
|
|
Durch
das neue Design der BETAPURE NT Filterkerze wird eine erheblich
längere Lebensdauer bei gleichbleibend beständiger Filtrationsleistung
erzielt. Die Filterkerze setzt sich aus drei verschieden kombinierten
Medien-Abschnitten zusammen. Innerhalb jeder Medienschicht läuft ein
Teil des Filtrats durch die Medien, während der Rest des Filtrats
direkt über die Fliesskanäle zur nächsten Verteilerschicht geleitet
wird. |
 |
| Das
Ergebnis
Längere Lebensdauer des
Filters |
In
umfangreichen Tests wurde nachgewiesen, dass vergleichbare Filter mit
einer gleichwertigen Rückhalteleistung bei gleicher Schmutzlast
schneller als BETAPURE NT Filter verblocken. Die Folge ist eine
erheblich kürzere Lebensdauer und eine nicht einschätzbare
Filterwirksamkeit. BETAPURE NT Filter bieten eine bis zu dreifach
längere Lebensdauer als Vergleichsprodukte. Das
einzigartige Design und die Bauweise der BETAPURE NT Filterkerze
führt im Vergleich zu anderen Tiefenfilter der Melt-Blown-Technik mit
entsprechender Leistung weiterhin zu wesentlich geringeren
Druckabfällen.
Bei gleichem Anfangsdifferenzdruck benötigt ein mit BETAPURE NT
Filterkerzen bestücktes Filtersystem erheblich weniger Filterkerzen.
Dieses führt zu Investitionseinsparungen bei Filtergehäusen und zu
geringeren Kerzenstückzahlen. |
 |
|
BETAPURE NTTM
Spezifikationen |
| Filter-Medien, Netz, Kern,
Endanschlüsse |
: |
Polypropylen |
|
O-Ring-Dichtungen |
: |
Silikon, Fluorcarbon, EPR,
Nitril und Polyethylen |
| Maximale Betriebstemperatur |
: |
82°C |
|
Maximaler Differenzdruck |
: |
3,4 bar bei 30°C |
| Maximaler Differenzdruck |
: |
2,0 bar bei 55°C |
|
Maximaler Differenzdruck |
: |
1,0 bar bei 82°C |
| Empfohlener Kerzenwechsel |
: |
2,4 bar bei 30°C |
|
Innendurchmesser |
: |
nom. 27,8 mm (1 3/32")
Nenndurchmesser |
| Aussendurchmesser |
: |
nom. 63,5 mm (2 1/2")
Nenndurchmesser |
|
Lieferbare Kerzenlängen |
: |
9 3/4", 10", 19
1/2", 20", 29 1/4", 30", 39" und 40" |
| Sämtliche
verwendete Materialien sind FDA gelistet. |
|
BETAPURE NTTM
Durchflussraten |
|
Die
Durchflussmenge versus Differenzdruck im Wasser wird in der
untenstehenden Grafik für jede BETAPURE NT Filterfeinheit
beschrieben. |
|
|
|
BETAPURE NTTM
BESTELLHINWEISE
|
|
Typ |
|
Bauhöhe
(nominal) |
|
Absolute
Rückhalterate
(Mikrometer) |
|
Verpackung |
|
Adapter-
verstärkung |
|
Adapterkonfiguration |
|
Dichtung
(O-Ring) |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
NT
=
BETAPURE NT |
|
*09
= 9 3/4"
10 = 10"
*19 = 19 1/2"
20 = 20"
*29 = 29 1/4"
30 = 30"
*39 = 39"
40 = 40" |
|
T005
= 0,5µm
T010
= 1µm
T020 = 2µm
T030 = 3µm
T050 = 5µm
T100 = 10µm
T200 = 20µm
T400 = 40µm
T500 = 50µm
T700 = 70µm |
|
S
=
Standard |
|
O
= Ohne
(Standard) |
|
N
: Beidseitig offen
R : Einseitig offen
mit Feder |
|
G
: PE
Flach-
dichtung |
| |
|
|
|
| |
Für
B,C,F
1=Polysulfon
2=Edelstahl |
B
: Einseitig offen
Code 7 (226)
C : Einseitig offen
Code 8 (222)
F : Einseitig offen
Code 3 (222) |
A
: MVQ
B : FPM
C : EPDM
D : NBR |
|
|
* Nur
für Adapterkonfiguration N lieferbar! |
|
|
|
|
|
Bestellbeispiel
: NT-09-T100-S-O-N-G |
|
|
Adapterkonfigurationen |
|
|
