Filterkerze
"Betapure" |
|
BETAPURE
|
|
 |
BETAPURE®
Filterkerze vollständig
aus Polypropylen oder Polyester |
|
Eigenschaften |
|
EINZIGARTIGE
BIKOMPONENTENFASER TECHNOLOGIE
Polyethylenumhüllte Polypropylenfaser (oder Polyester). |
|
|
THERMISCH
VERSCHWEIßT
Innovativer Herstellungsprozeß stellt sicher, daß jede Faser im
Kreuzungsbereich miteinander verschweißt wird, daher keine Faserabgabe. |
|
|
KONTROLLIERTE
PORENGRÖßE
Garant für gleichbleibende Filterqualität. |
|
Die Vorteile der
BETAPURE®
|
|
|
ROBUST UND SELBSTSTÜTZEND
- An der Innenseite ergeben die in sehr hoher Dichte miteinander
verschweißten Fasern eine feste Struktur, die einen Differenzdruck von
5,5 bar zulassen und einen zusätzlichen Stützkörper überflüssig
machen. |
|
|
HOHE DURCHFLUSSRATEN -
Kontrollierte Porenstruktur mit hoher Permeabilität ergeben unüblich
niedrigen Druckverlust und hohe Durchflußraten. |
|
|
LANGE FILTERSTANDZEITEN -
Die Tiefenfilterstruktur, der niedrige Druckverlust und die hohe
Druckbeständigkeit sichern das Filtrationsergebnis und verringern die
Betriebskosten durch lange Standzeiten. |
|
|
BREITE CHEMISCHE
KOMPATIBILITÄT - ermöglicht den BETAPURE Einsatz zur
Filtration der unterschiedlichsten Flüssigkeiten. |
|
|
FDA GEPRÜFTES MATERIAL -
Es werden bei der Herstellung keine Kleber oder Netzmittel verwendet. |
|
|
UMFANGREICHES PROGRAMM -
9 Abscheidegrade von 5 bis 200 µm, 5 verschiedene Baulängen bis 50"
und alle handelsüblichen Endkappen- bzw. Adapterkonfigurationen
garantieren eine optimale Lösung für viele Filtrationsanwendungen. |
|

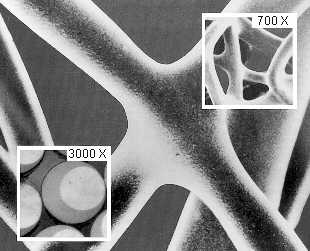

BETAPURE®
Filterbauweise
|
|
Neuste
fortschrittliche Technologien in der Faserherstellung machten die
Entwicklung dieser langen Bikomponentenfasern, welche durch einen Kern
aus Polypropylen und einer Ummantelung aus Polyethylen bestehen, erst
möglich. Durch die unterschiedlichen Schmelzpunkte dieser beiden
Materialien können die Fasern an ihren Kreuzungspunkten miteinander
thermisch verschweißt werden, ohne daß eine Schrumpfung des
Polypropylens und somit der Filtermatrix in Kauf genommen werden muß.
Dieser Vorgang erfordert keinerlei Netz- oder Bindemittel. Die durch die
Konstruktion bedingte strukturelle hohe Festigkeit sichert konstante
Filtrationseigenschaften auch unter hohen axialen Drücken. |
|
|
BETAPURE®
Einsatzbereiche |
|
|
Harze und
Farben |
|
|
Tinten |
|
|
Magnetdispersionen |
|
|
Feinstchemikalien |
|
|
Fotographische
Emulsionen |
|
|
Prozesschemikalien |
|
|
Spül-, Prozess- und Trinkwasser |
|
|
Vorfiltration von Pharmazeutika |
|
|
Fotolacke |
|
|
Lebensmittel
und Getränke |
|
|
Reinstwasser |
|
|
Kosmetika |
|
BETAPURE®
Spezifikationen |
|
Materialien
(Type 11) |
: |
Polypropylen und Polyethylen |
|
Materialien
(Type 12) |
: |
Polyester |
|
Materialien
(Type 13) |
: |
Polypropylen
/ Polyethylen und Glas |
|
O-Ring-Dichtungen
bei Adapterkerzen |
: |
Silikon, Fluorcarbon, EPR,
Nitril und Polyethylen |
|
Maximale Betriebstemperatur
(Type 11 + 13) |
: |
80°C |
|
Maximale Betriebstemperatur
(Type 12) |
: |
120°C |
|
Maximaler Differenzdruck |
: |
5,5 bar bei
20°C |
|
Innendurchmesser |
: |
27 mm |
|
Aussendurchmesser |
: |
64 mm |
|
Nominelle
Abscheidegrade |
: |
5, 10, 20,
30, 50, 75, 100, 125 und 200 µm |
|
Absolute Abscheidegrade
(Typ-Z) |
: |
2, 3, 5, 7,
10, 12, 15 µm |
|
Lieferbare Kerzenlängen |
: |
9 3/4", 10", 19
1/2", 20", 29 1/4", 30", 39", 40",
50" |
|
Sämtliche
verwendete Materialien sind FDA gelistet. |
|
Fordern
Sie unsere ausführlichen Informationsunterlagen an. |
|
|
BETAPURE®
BESTELLHINWEISE
|
|
Typ |
Bauhöhe
(nominal) |
Nominale
Rückhalterate
(Mikrometer) |
Material |
Adapterkonfiguration |
Dichtung
(O-Ring) |
|
AU
=
BETAPURE |
09
= 9 3/4"
10 = 10"
19 = 19 1/2"
20 = 20"
29 = 29 1/4"
30 = 30"
39 = 39"
40 = 40"
50 = 50" |
A
= 3 µm *
B
= 5 µm
C = 10 µm
E = 20 µm
G = 30 µm
L = 50 µm
Q = 75 µm
V = 100 µm
W = 125 µm
X = 200 µm
* nur für
Polyester |
11
=
PP/PE |
B
: Einseitig offen
Code 7 (226)
C : Einseitig offen
Code 8 (222)
D : Beidseitig offen
Flachdichtung
10" (70005)
E : Beidseitig offen
Flachdichtung
9 3/4" (70006)
F : Einseitig offen
Code 3 (222)
N : Beidseitig offen |
A
: MVQ
B : FPM
C : EPDM
D : NBR
G : PE-Flach-
dichtung
N : ohne
Dichtung |
|
12 **
=
Polyester
|
|
** nur in
3, 5, 10, 20 und 30 µm lieferbar
|
|
VERPACKUNG:
Einzeln verpackt zur Vermeidung von Konterminationen (VE = 30 Stück). |
|
Bestellbeispiel
: AU 10 E 11 BA |
|
BETAPURE® Typ-Z
BESTELLHINWEISE
|
|
Typ |
Bauhöhe
(nominal) |
Filtermaterial |
Adapterkonfiguration |
Dichtung
(O-Ring) |
Absolute
Rückhalterate
(Mikrometer) |
AU
=
BETAPURE |
09
= 9 3/4"
10 = 10"
19 = 19 1/2"
20 = 20"
29 = 29 1/4"
30 = 30"
39 = 39"
40 = 40"
50 = 50" |
Z13
Polyolefin/Glas
|
B
: Einseitig offen
Code 7 (226)
C : Einseitig offen
Code 8 (222)
D : Beidseitig offen
Flachdichtung
10" (70005)
E : Beidseitig offen
Flachdichtung
9 3/4" (70006)
F : Einseitig offen
Code 3 (222)
N : Beidseitig offen
|
A
: MVQ
B : FPM
C : EPDM
D : NBR
G : PE-Flach-
dichtung
N : ohne
Dichtung |
020 =
2 µm
030 = 3 µm
050 = 5 µm
|
|
Z11
Polyolefin |
070 =
7 µm
100 = 10 µm
120 = 12 µm
150 = 15 µm |
| VERPACKUNG:
Einzeln verpackt zur Vermeidung von Konterminationen (VE = 30 Stück). |
|
Bestellbeispiel
: AU 20 Z11 BA 120 |
|

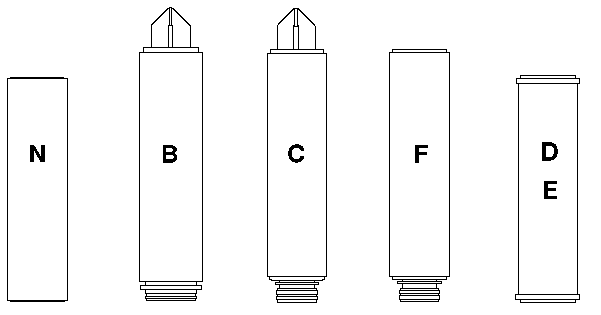

Adapterkonfigurationen
|
|
|
 |
|
Durch Verwendung unseres Aufnahmeadapters können
alle beidseitig offenen Filterkerzen auch in Filtergehäusen mit 222 bzw. 226
Adapteranschluss eingesetzt werden. |
|
|
