Rückspülfilter |
AUTOMATIK-RÜCKSPÜLFILTER |
|
|
Einsatzbeispiele |
|
Konstruktionsmerkmale |
|
Kühlwasserkreisläufe
im Haupt- und Nebenstrom. |
|
|
geteiltes
Filtergehäuse mit variablen Stutzenstellungen. |
|
|
Flußwasser,
Seewasser, Brunnenwasser |
|
|
Antrieb
Rückspülrotor unter dem Gehäuseboden. |
|
|
Nachklärwasser,
Emulsionen, Prozeßwasser |
|
|
zur Kontrolle der
Filterkerzen nur Gehäusedeckel abnehmen. |
|
|
Pumpenschmierwasser |
|
|
zur Kontrolle der
Rückspüleinrichtung nur Bodenflansch lösen. |
|
|
Grubenwasser |
|
|
Schweißkonstruktion
für Betriebsdrücke bis 40 bar |
|
|
|
|
Durchsatzleistungen
bis 10.000 m3/h |
|
ElastoSpalt-Filterkerzen |
 |
Atmende
ElastoSpalt-Filterkerzen haben exakt definierte Filterspalte, die sich
beim Rückspülvorgang aufweiten. Dadurch werden auch eingeklemmte
Grenzkornpartikel sowie faserige Schweb- und Feststoffe konsequent
rückgespült und führen nicht zu bleibenden Verstopfungen.
Rückspülfilter mit diesen dynamischen Filterelementen sind äußerst
betriebssicher und wartungsfrei.
| Filterfeinheiten: |
50 µm bis 1 mm |
| Werkstoff: |
Polypropylen |
|
|
|
V-Spalt-Filterkerzen |
  |
Starre
V-Spalt-Filterkerzen sind solide Standardelemente mit präzisen
V-förmigen Filterspalten, vor denen sich die abzuscheidenden
Verunreinigungen ablagern.
Beim Rückspülen in umgekehrter Richtung wird in den V-Spalten eine hohe
Rückspülströmung erzeugt, so daß die vor den Filterspalten
abgelagerten Feststoffe zuverlässig entfernt werden.
| Filterfeinheiten: |
50 µm bis 3 mm |
| Werkstoff: |
Edelstahl |
|
|
Funktionsweise |
Das zu filtrierende Medium wird
durch den Einlaufstutzen in den Rohwasserraum des Filters gefördert,
durchströmt die auf der Lochscheibe befestigten Filterkerzen und tritt
gereinigt durch den Auslaufstutzen aus.
Eventuelle Luft- und Gaseinschlüsse scheidet der automatische Entlüfter
ab. Die Verunreinigungen werden innerhalb der Filterkerzen zurückgehalten
und erzeugen einen zunehmenden Durchflußwiderstand.
Sobald eine am Differenzdruckschalter eingestellte Druckdifferenz erreicht
oder eine vorgewählte Zeit abgelaufen ist, wird die automatische
Eigenmediumrückspülung ausgelöst.
Der Rückspülrotor fährt ohne Betriebsunterbrechung nacheinander unter
alle Filterkerzen, so daß bei gleichzeitig geöffnetem Rückspülventil
alle Filterkerzen nacheinander durch Strömungsumkehr mit gefiltertem
Eigenmedium rückgespült werden. Nach einer vollen Umdrehung des
Rückspülrotors ist der Rückspülvorgang beendet und das
Rückspülventil schließt.
|

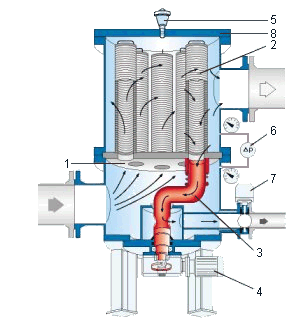

Funktionsdarstellung |
1 Lochscheibe
2 Filterkerze
3 Rückspülrotor
4 Rotorantrieb |
5 automatischer Entlüfter
6 Differenzdruckschalter
7 Rückspülventil
8 Gehäusedeckel |
|
|
|
