Filterkerze
"acuraVent-AVF" |
|
acuraVent |
|
|
acuraVent
AVF |
|
Plissierte PTFE Filterkerzen |
|
Eigenschaften |
 |
|
PTFE MEMBRANE
mit einer breiten chemischen
Beständigkeit |
|
|
|
GROSSE FILTERFLÄCHE
für hohe Durchflußraten und einer extrem
langen Standzeit |
|
|
|
HERGESTELLT IM REINRAUM
Vorgespült mit 18 MW
DI-Wasser |
|
Die
Vorteile der acuraVent
AVF |
|
|
HYDROPHOBE*
PTFE-MEMBRANE
- 80 - 95% Porenanteil - hohe Durchflussraten - extrem lange
Standzeit |
|
|
GROSSE FILTERFLÄCHE -
0,9 m² pro 10" zur effektiven Partikelrückhaltung bei geringem
Differenzdruck |
|
|
THERMISCHE
SCHWEISSKONSTRUKTION -
Verbindungen der Endkappen sowie Adapter frei von Klebern oder
Bindemittel |
|
|
HERGESTELLT IM REINRAUM -
Vorgespült mit 18 MW
DI-Wasser |
|
|
UMFANGREICHES PROGRAMM - 5 Abscheidegrade von 0,05 bis 1,0 µm
absolut, sowie verschiedene Baulängen bis 40" und alle handelsüblichen
Endkappen- bzw. Adapterkonfigurationen garantieren eine optimale Lösung
für viele Filtrationsanwendungen. |
|
|
* als Option auch hydrophil lieferbar
|
|
acuraVent
AVF
Filterbauweise |
|

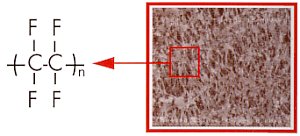

Die plissierten acuraVent AVF Membranfilterkerzen
werden aus einer hydrophoben PTFE Membran in einem Polypropylen Stützkäfig
hergestellt. Durch diese Kerzenkonstruktion wird eine breite chemische
Beständigkeit bei vielen Anwendungsbereichen der chemischen Industrie
gewährleistet.
Durch die gegenüber hekömmlichen Filterkerzen um bis zu 40% größeren
Filterfläche sowie einem Porenanteil von bis zu 95% erreicht die acuraVent AVF Membranfilterkerze
eine äußerst lange Standzeit bei einem geringen Differenzdruck. |
 |
|
acuraVent
AVF
Einsatzbereiche |
|
|
Lösungsmittel,
starken Säuren, Ätzmittel und Stripper |
|
|
VE-Wasser |
|
|
Fotoemulsionen und Chemikalien |
|
|
Herstellung von CD-R und DVD-R |
|
|
Reinstchemikalien |
|
|
Tankbelüftung |
|
|
Prozesslösungsmittel |
|
|
|
|
Integritätstest |
|
Feinheit |
Bubble Point |
Diffusionstest |
|
0,05 µm |
>1,25 bar |
<40
ml/min bei 1,10 bar |
|
0,10 µm |
>0,97 bar |
<20
ml/min bei 0,78 bar |
|
0,20 µm |
>0,83 bar |
<20
ml/min bei 0,66 bar |
|
0,45 µm |
>0,55 bar |
<52
ml/min bei 0,45 bar |
|
1,00 µm |
---------- |
---------- |
|
3,00 µm |
---------- |
---------- |
|
10,00 µm |
---------- |
---------- |
| IPA: H2O
= 60 : 40 |
|
acuraVent
AVF
Spezifikationen |
|
Werkstoff Membran |
: |
PTFE Polytetrafluoroethylen (hydrophob) |
|
Werkstoff Stützgewebe und Endkappen |
: |
Polypropylen |
| O-Ring-Materialien
bei Adapterkerzen |
: |
Silikon, Fluorcarbon, EPR,
Nitril, PTFE und FEP |
|
Maximale Betriebstemperatur |
: |
95°C |
| Maximaler Differenzdruck |
: |
5,6 bar
bei
20°C |
|
Maximaler Differenzdruck |
: |
1,4 bar
bei
95°C |
|
Kerzenvorspülung |
: |
30 Minuten mit 18 MW
Wasser bei 8 i/min, TOC £40
ppb |
|
Innendurchmesser |
: |
28 mm |
|
Außendurchmesser |
: |
69 mm |
|
Filterfläche |
: |
0,9 m²/10" Kerze |
| Absolute Abscheideraten
(99,9%) |
: |
0,05 - 0,1- 0,2 -
0,45 - 1,0, 3,0 und 10,0 µm |
|
Lieferbare Kerzenlängen |
: |
5", 9 3/4", 10", 19
1/2", 20", 29 1/4", 30", 39" und 40" |
|
Alle Materialien zertifiziert nach USP XXIII und FDA CFR Titel 21 |
|
Fordern
Sie unsere ausführlichen Informationsunterlagen an. |
|
|

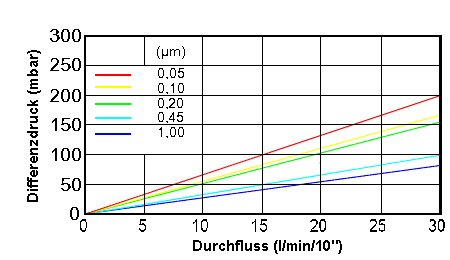

Durchflußraten |
Die
Durchflussmenge versus Differenzdruck im reinen Wasser für alle acuraVent
AVF Filterfeinheiten.
|
|
 |
|
acuraVent
AVF
Bestellhinweise |
|
Typ |
Bauhöhe
(nominal) |
Vorspülung |
Integrität |
Adapterkonfiguration |
Material
(O-Ringe) |
Absolute
Rückhalterate
(Mikrometer) |
|
AVF
=
acuraVent AVF |
05
= 5"
*09
= 9 3/4"
10 = 10"
*19 = 19 1/2"
20 = 20"
*29 = 29 1/4"
30 = 30"
*39 = 39"
40 = 40" |
N
=
nicht
vorgespült
S
= vorgespült |
N
=
nicht
getestet
I
= getestet
|

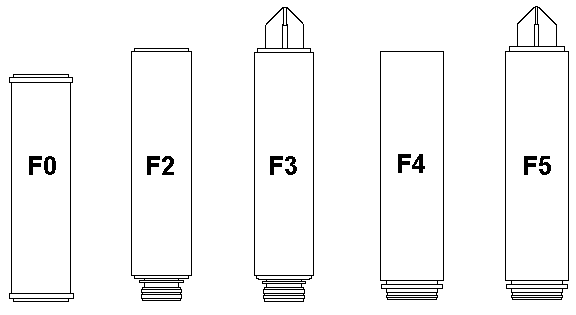

F0
: beidseitig offen mit Endkappen
F2 : einseitig offen
Code 3 (222)
F3 : einseitig offen mit Fin
Code 8 (222)
F4
: einseitig offen
(226)
F5 : einseitig offen mit Fin
Code 7 (226) |
N : NBR
E : EPDM
F : FPM
P
: PTFE
S : FEP/FPM
Q : MVQ |
005 = 0,05 µm
010 = 0,10 µm
020
= 0,20 µm
045
= 0,45 µm
100 = 1,00 µm
300 = 3,00 µm
900 = 10,00 µm |
| |
* Nur lieferbar für
Adapterkonfiguration F0
! |
|
Bestellbeispiel
: AVF-10NN-F2Q-020 |
|
Adapterkonfigurationen
|
|
 |
 |
|
Durch Verwendung unseres Aufnahmeadapters können
alle beidseitig offenen Filterkerzen auch in Filtergehäusen mit 222 bzw. 226
Adapteranschluss eingesetzt werden. |
|
