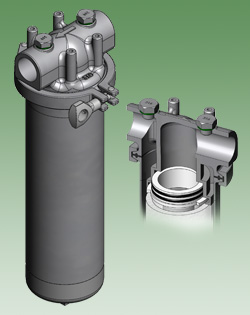

Dreiteiliges
Filtergehäuse mit Schnellklammer-Verschluß. Lieferbar in drei
Ausführungen mit einfacher, zweifacher und dreifacher
Filterkerzenlänge. Montagewinkel optional. |
|
Spezifikationen |
| Ein- und Auslaßanschluß |
: |
Rp
1'' |
|
Material
Gehäusekopf |
: |
Edelstahl (316) |
| Material
Schnellklammer |
: |
Edelstahl (304) |
|
Material
Gehäusesumpf |
: |
Edelstahl
(316) |
| Material
Gehäusekopfdichtung |
: |
Standard
FPM (Andere Materialien optional) |
|
Entlüftung |
: |
Edelstahl (316) |
| Ablaß |
: |
Rp 3/8'' |
|
Maximaler
Betriebsdruck komplett Edelstahl |
: |
25 bar bei
80°C |
| Montagewinkel |
: |
Edelstahl (optional) |
|
Lieferbare
Gehäusesumpflängen |
: |
10",
20" und 30" |
|
Die
folgenden einseitig offenen Filterkerzen mit Code 7 Bajonettadapter (226 mit
Fin) können in die 1FUCB-Edelstahl-Filtergehäuse eingesetzt werden: |
|
1FUCB1 Filterkerzenlänge 10"
1FUCB2 Filterkerzenlänge 20"
1FUCB3 Filterkerzenlänge 30" |
|
Maximale Durchflußrate |
|
Die maximal mögliche Durchflußrate
ist von der
eingesetzten Filterkerze, Filterfeinheit sowie Filterkerzenlänge abhängig. Angaben zu den Druchflußraten der
jeweiligen Filterkerzen sind den entsprechenden technischen
Datenblättern zu entnehmen. |
|
Abmessungen |
|
 |

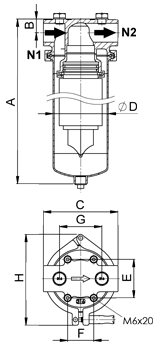

Abmessungen (mm) |
|
Gehäusetyp |
A |
B |
C |
D |
E |
F |
G |
H |
|
1FUCB1 - Komplett
Edelstahl |
427 |
22 |
120 |
Ø 88,9 |
62 |
42 |
68 |
146 |
|
1FUCB2 - Komplett
Edelstahl |
674 |
22 |
120 |
Ø 88,9 |
62 |
42 |
68 |
146 |
|
1FUCB3 - Komplett
Edelstahl |
915 |
22 |
120 |
Ø 88,9 |
62 |
42 |
68 |
146 |
|
|
|
|
BESTELLHINWEISE |
|
Typ |
Bauhöhe |
Druckstufe |
Anschluss Ein / Aus |
Werkstoff Filterkopf |
Dichtung |
|
1FUCB |
1 = 10"
2
= 20"
3 = 30"
|
25 = 25 bar |
25
= 1" Innengewinde
|
A4
= Edelstahl 316 |
N : NBR
E : EPDM
F
: FPM
Q
: MVQ
P : PTFE |
|
Bestellbeispiel
: 1FUCB2-25/25-A4F |
|
