Schräg-Bandfilteranlage
ProduktinfoAbmessungenDokumentationCAD-DateienErsatzteile

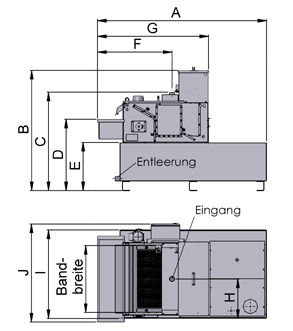

   Abmessungen
    Ausführung 700L 1000L SE1000L
    A 1756 1760 2556
    B 1250 1252 1257
    C 1024 1028 1031
    D 742 746 749
    E 500 500 500
    F 774 864 1377
    G 1153 - -
    H 410 560 600
    I 920 1194 1194
    J 1019 1374 1377
    Ein- und Auslaß Rp 1 1/2" Rp 2"
    Entleerung Rp 1 1/4" Rp 2"
    Durchflussleistung (bis zu) 250 l/min 400 l/min 700 l/min
    Standardtankvolumen 540 l 720 l 540 l
    Vliesbreiten 700 1000
    Übersichtsprospekt PDF-DOWNLOAD

Kurzbeschreibung:
Die FUHRMATIC Bandfilter verfügen über ein schräg angeordnetes Filterbett. Durch den höheren hydrostatischen Druck ergeben sich somit bessere Durchsatzleistungen, effektivere Kuchenbildung und längere Standzeiten. Das Filtervlies dichtet eigenständig ab und wird am Filterausgang auf einer Rolle wieder aufgehaspelt. Der Filterkuchen wird über ein Rakel in einen Auffangbehälter abgestreift. Der Vliestransport erfolgt über einen Getriebmotor und wird mittels Schwimmerschalter gesteuert. Alle mediumberührten Teile sind aus Edelstahl gefertigt.

 Durchflussleistungen von FUHRMATIC Schräg-Bandfilteranlagen
  FUHRMATIC 700L  250 l/min. gemessen bei klarem Wasser*
  FUHRMATIC 1000L  400 l/min. gemessen bei klarem Wasser*
  FUHRMATIC SE1000L  700 l/min. gemessen bei klarem Wasser*
