Konstruktionen und Abnahmen

Unsere Sonderkonstruktionen werden genau auf die geforderten
Bedürfnisse und Spezifikationen unserer Kunden durch unsere
langjährige Erfahrung entwicket und hergestellt.

UebersichtSonderbehaelterAnlagenbau

 Sonderbehälter aus Edelstahl

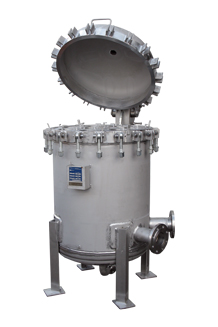

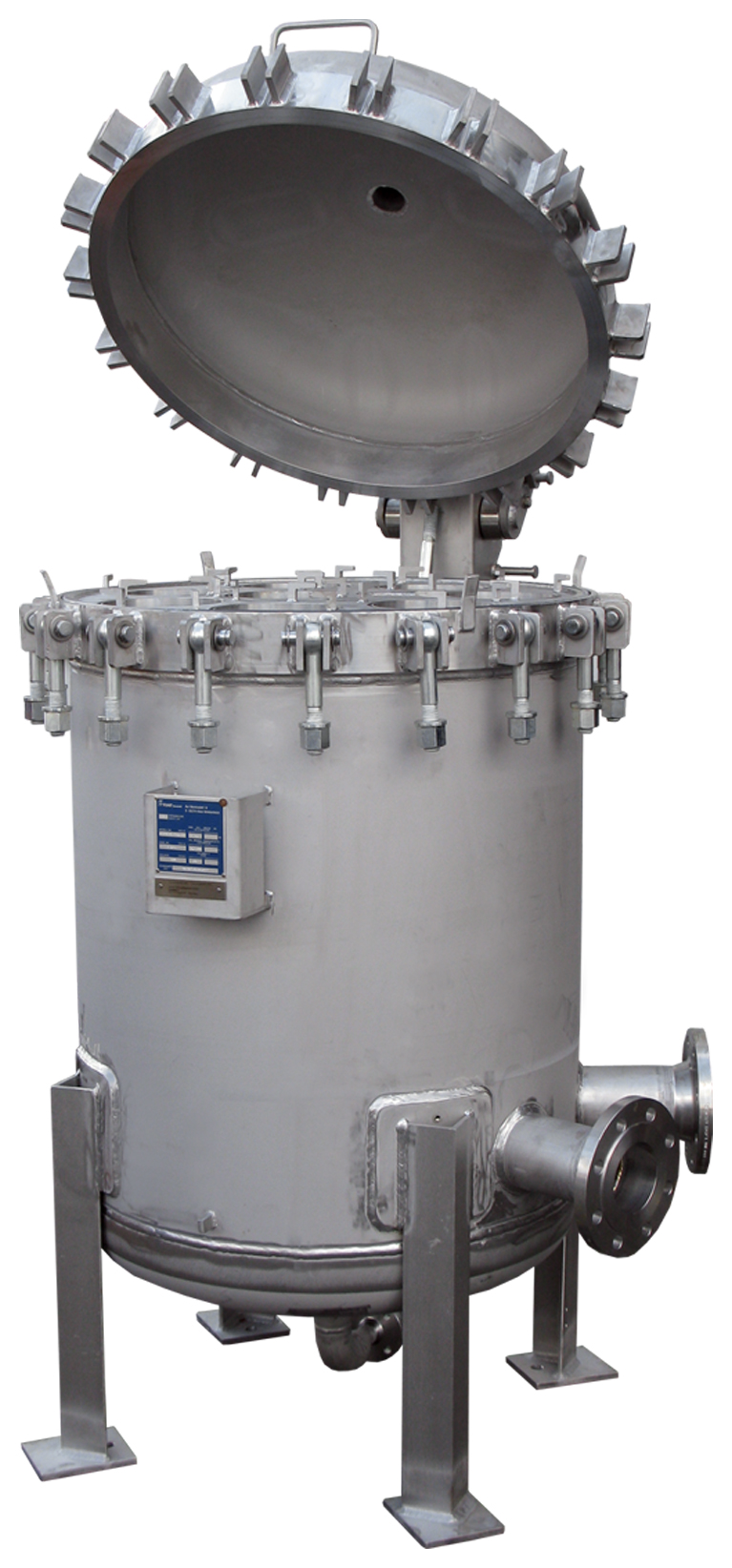

Mehrplätziger Siebkorbfilter   Mehrplätziger Siebkorbfilter
  8SFK2-16/F100-SS (1.4571)

  Anwendungsbereich:
  Chemische Industrie

  Betriebsdaten:
  -1/+16 bar bei -10/+150°C

  Anschluss:
  Vorschweißflansch DN100 PN16

  Deckelverschluss:
  - Augenklappschrauben mit SKT-Muttern
  - Federunterstützter Deckelhebemechanismus

  Aufstellung:
  Profilfüße

  Angewendetes Regelwerk:          Abnahme:
  AD-2000                                           Kat. IV, Modul G

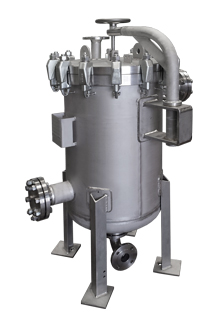

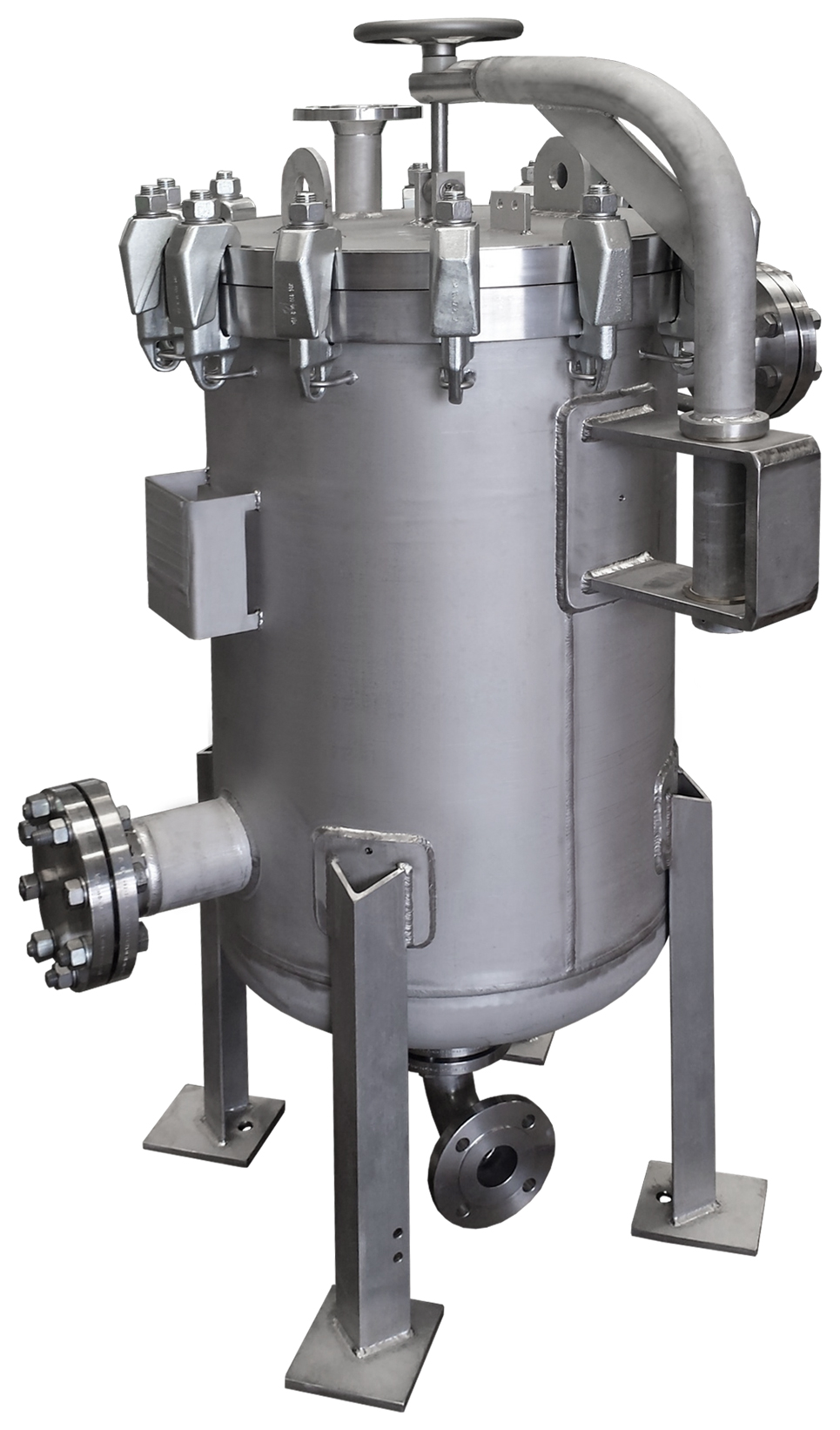

Hochdruck Beutelfilter   Mehrplätziger Beutelfilter
  4BFSLK2-20/F80-SS (1.4541)

  Anwendungsbereich:
  Chemische Industrie

  Betriebsdaten:
  -1/+20 bar bei -10/+200°C

  Anschluss:
  Vorschweißflansch DN80 PN40

  Deckelverschluss:
  - Segmentklammerschrauben
  - DAVIT-Schwenkdeckelmechanismus

  Aufstellung:
  Profilfüße

  Angewendetes Regelwerk:          Abnahme:
  AD-2000                                           Kat. IV, Modul G

Hochdrucksiebkorbfilter    Spezialsiebkorbfilter
  SF27-16/F100-SS1 (1.4571)

  Anwendungsbereich:
  Chemische Industrie

  Betriebsdaten:
  -1/+16 bar bei -10/+250°C

  Anschluss:
  Vorschweißflansch DN100 PN25

  Deckelverschluss:
  - Sechskantschrauben mit Sechskantmuttern
  - DAVIT-Schwenkdeckelmechanismus

  Aufstellung:
  Profilfüße

  Angewendetes Regelwerk:          Abnahme:
  AD-2000                                           Kat. III, Modul G

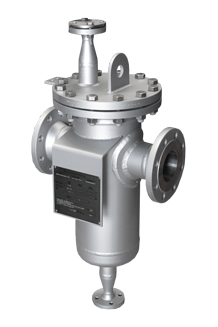

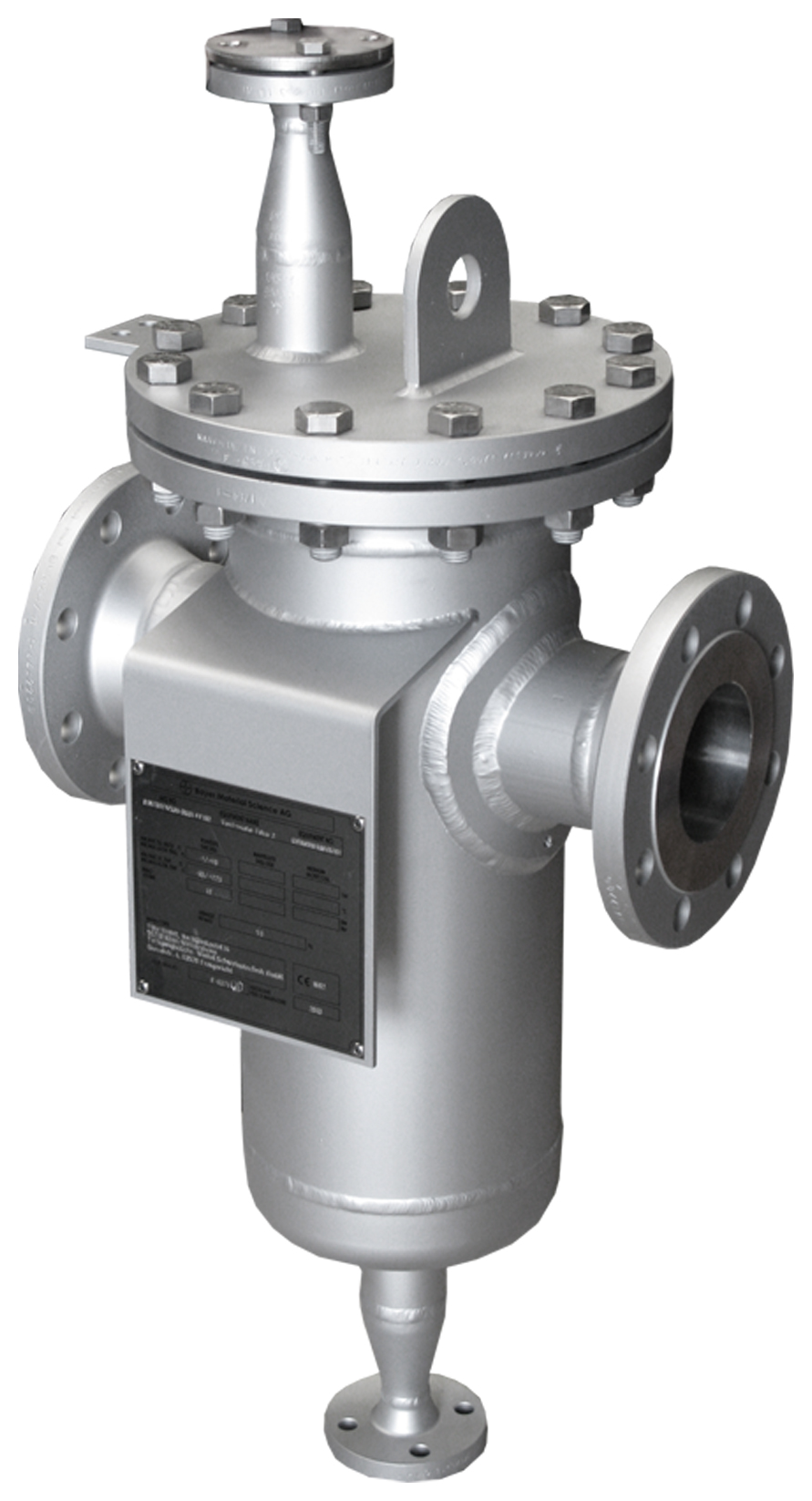

Hochtemperatursiebkorbfilter     Spezialsiebkorbfilter
  SF22-16/F80-SS1 (1.4571)

  Anwendungsbereich:
  Chemische Industrie

  Betriebsdaten:
  -1/+16 bar bei -10/+300°C

  Anschluss:
  Vorschweißflansch DN80 PN40

  Deckelverschluss:
  - Sechskantschrauben mit Sechskantmuttern
  - Hebeöse

  Aufstellung:
  keine

  Angewendetes Regelwerk:          Abnahme:
  AD-2000                                           Kat. II, Modul G

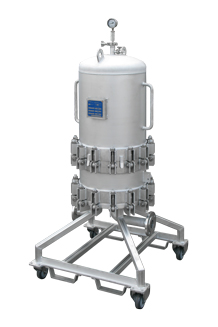

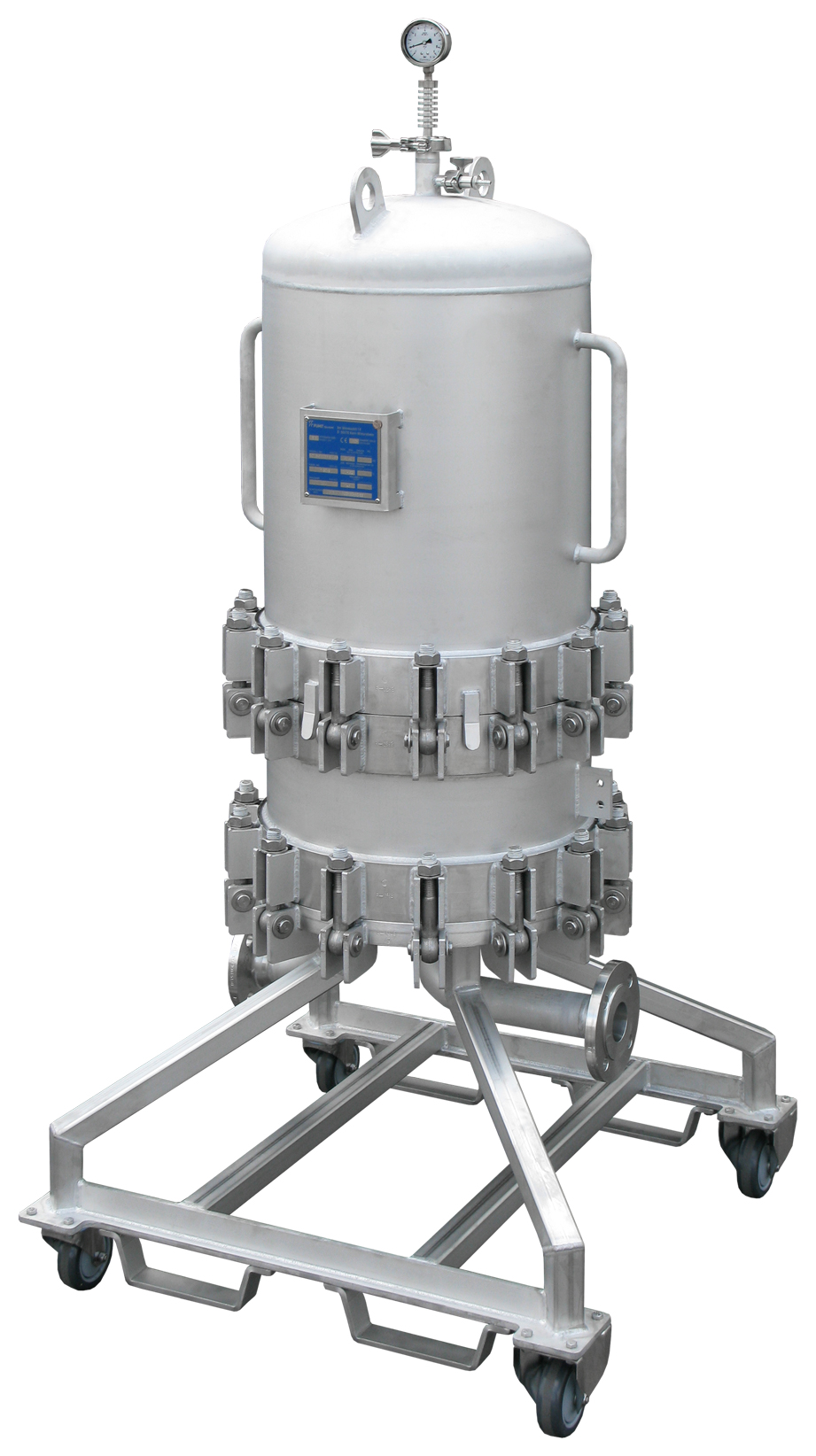

Fahrbarer Modulfilter    Fahrbares, mehrplätiges Modulfiltergehäuse
  F16ZD3-10/F50-SS (1.4571)

  Anwendungsbereich:
  Chemische Industrie

  Betriebsdaten:
  -1/+10 bar bei -10/+160°C

  Anschluss:
  Vorschweißflansch DN50 PN16

  Deckelverschluss:
  - Augenklappschrauben mit Sechskantmuttern
  - 2-teilige Modulbauweise

  Aufstellung:
  Fahrgestell mit elektrich leitfähigen Rollen

  Angewendetes Regelwerk:          Abnahme:
  AD-2000                                           Kat. III, Modul G



 Sonderbehälter aus Sonderwerkstoffen / beheizbar

Beheizter Hastelloy Beutelfilter   Beheizter, mehrplätziger Sonderwerkstoff Beutelfilter
  6BFSLK2-10/F50-HC22U (Hastelloy® HC22)

  Anwendungsbereich:
  Chemische Industrie

  Betriebsdaten:
  -1/+10 bar bei -10/+160°C

  Anschluss:
  Vorschweißflansch 2" 150 lbs.

  Deckelverschluss:
  - Studbolts
  - Federunterstützter Deckelhebemechanismus

  Aufstellung:
  Profilfüße

  Angewendetes Regelwerk:          Abnahme:
  ASME                                                U-Stamp

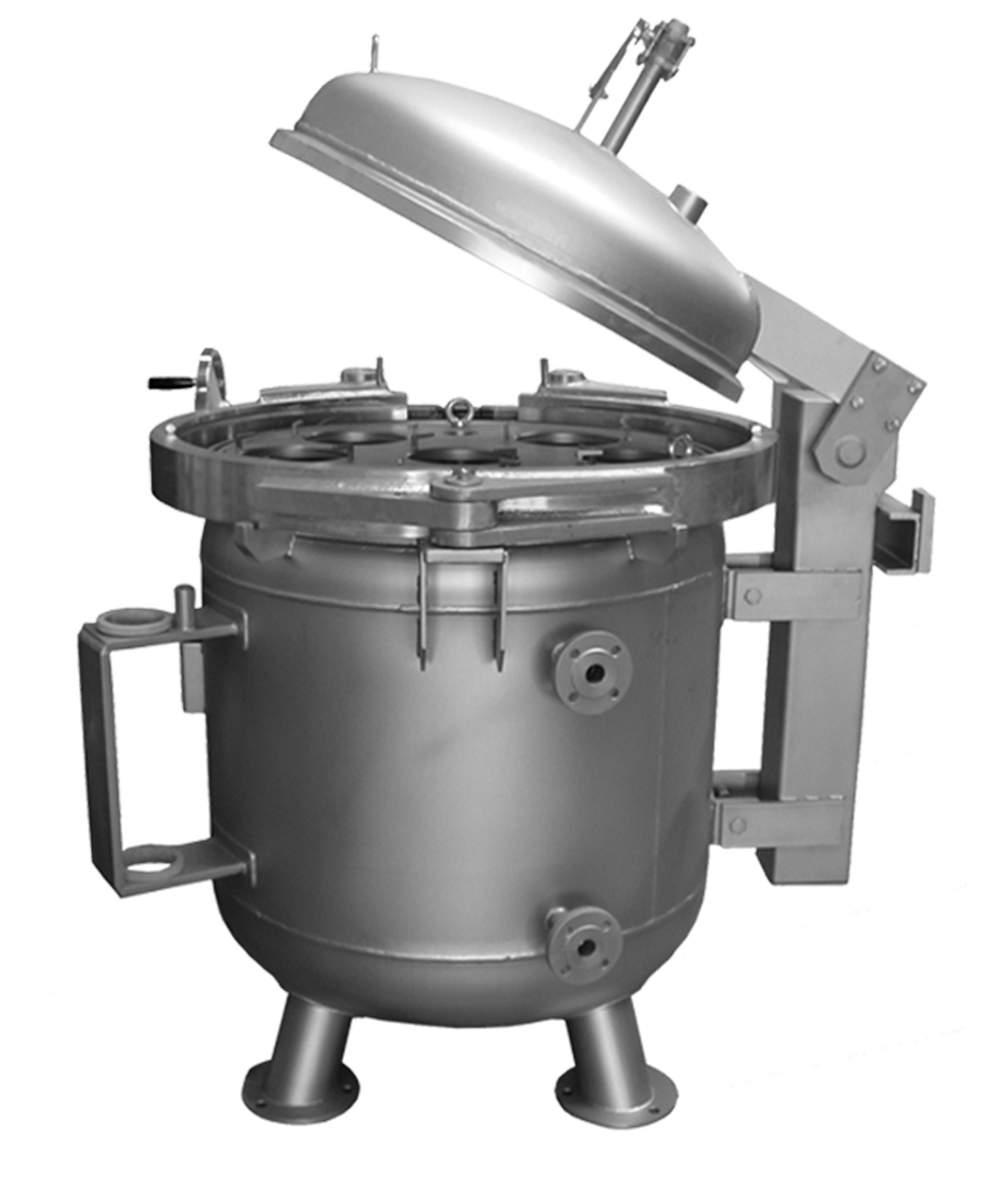

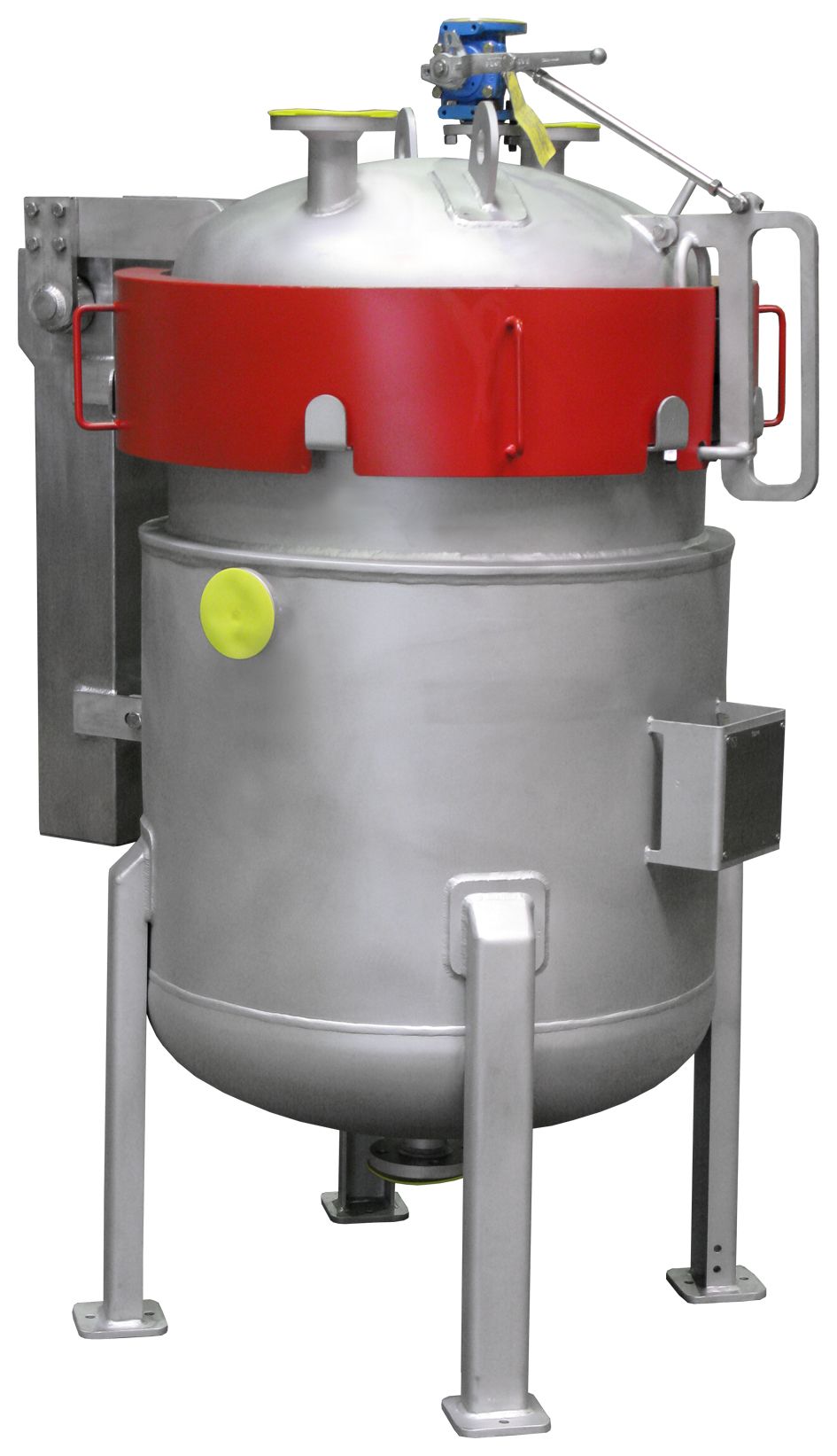

Beheizter Mehrfachbeutelfilter   Beheizter, mehrplätziger Beutelfilter
  8BFSLK2-20/F150-SS (1.4439)

  Anwendungsbereich:
  Chemische Industrie

  Betriebsdaten:
  -1/+10 bar bei -10/+200°C

  Anschluss:
  Vorschweißflansch DN150 PN16

  Deckelverschluss:
  - Schnellverschluss
  - Federunterstützter Deckelhebemechanismus

  Aufstellung:
  Rohrfüße

  Angewendetes Regelwerk:          Abnahme:
  AD-2000                                           Kat. IV, Modul G

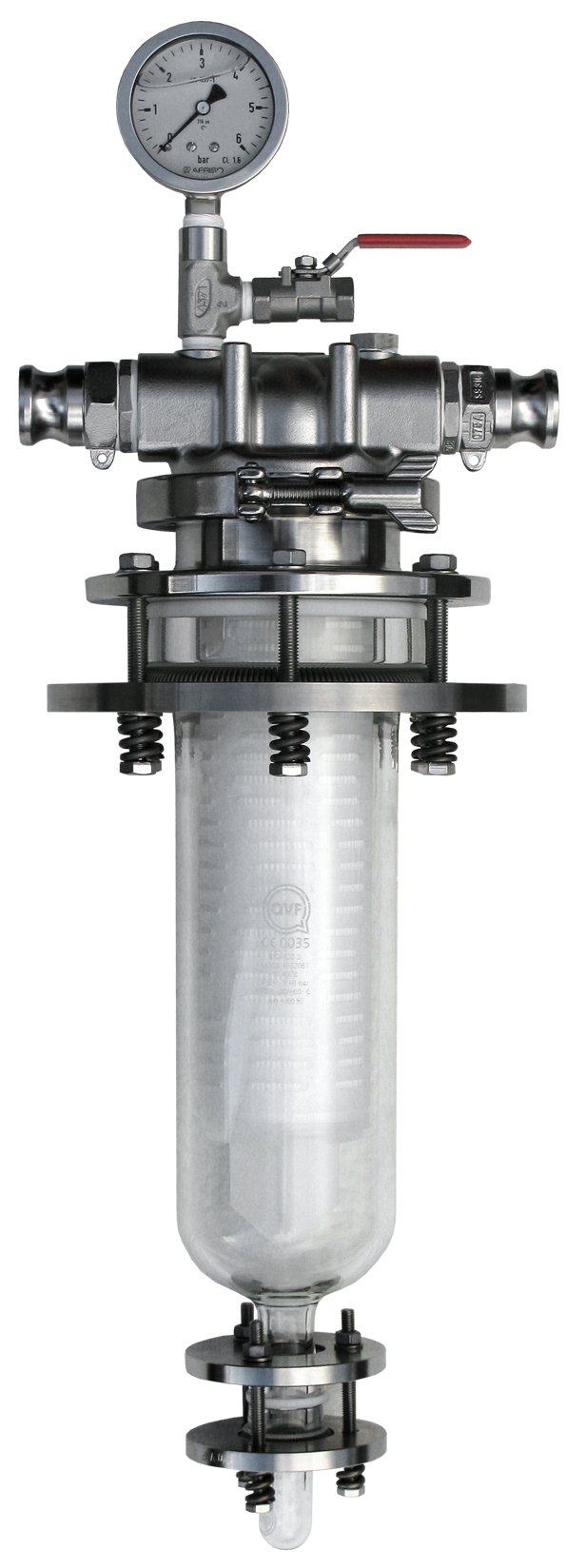

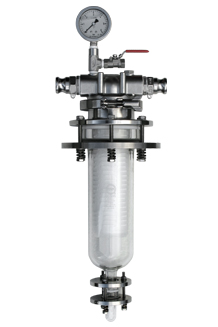

einplätziger Kerzenfilter mit Glassumpf   einplätziger Kerzenfilter mit Glassumpf
  1FUC1-6/CL (1.4401/Glas)

  Anwendungsbereich:
  Chemische Industrie

  Betriebsdaten:
  -1/+6 bar bei -10/+60°C

  Anschluss:
  Schnellkupplungen

  Deckelverschluss:
  - Schnellverschluss
  - Glassicherheitssystemverbindung

  Aufstellung:
  keine

  Angewendetes Regelwerk:          Abnahme:
  AD-2000                                           Art.4, Abs.3

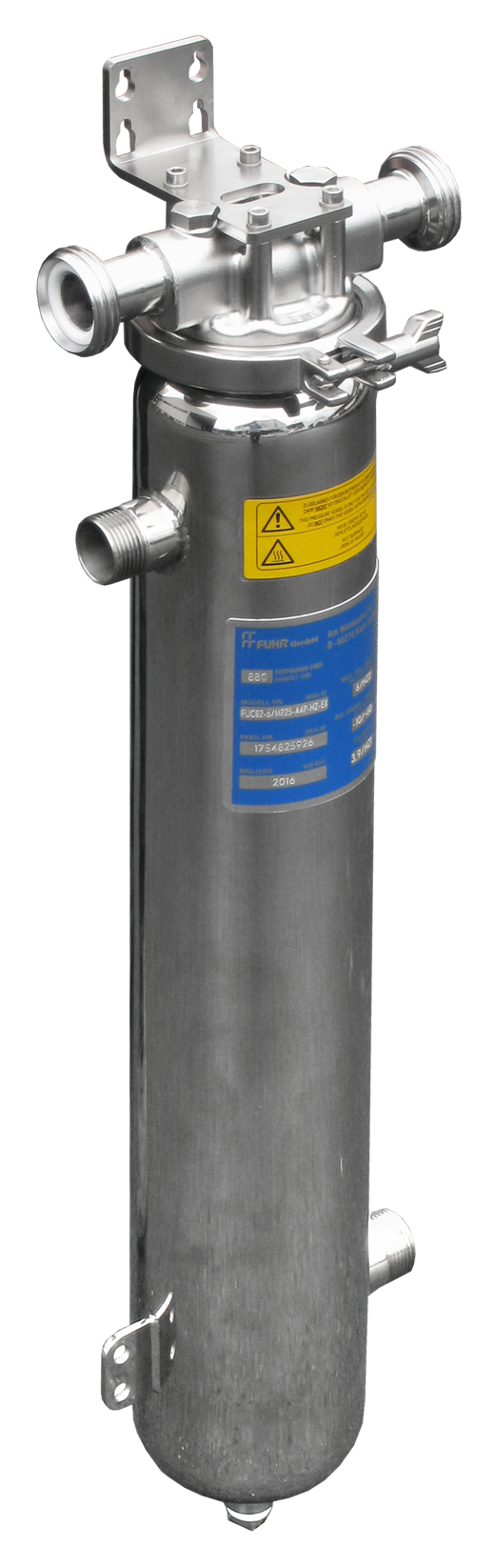

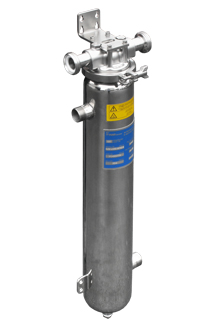

einplätziger Kerzenfilter mit Glassumpf   einplätziger Kerzenfilter mit Heizmantel und Erdungslasche
  1FUC2-HZ (1.4401/Heizmantel/Erdungslasche)

  Anwendungsbereich:
  Chemische Industrie

  Betriebsdaten:
  -1/+6 bar bei -10/+120°C

  Anschluss:
  Milchrohr DN25-G

  Deckelverschluss:
  - Schnellverschluss
  - mit Befestigungswinkel "schwere Ausführung"

  Aufstellung:
  keine

  Angewendetes Regelwerk:          Abnahme:
  AD-2000                                           Art.4, Abs.3

 Sonderbehälter mit Rotationsauskleidung "ChemResist"

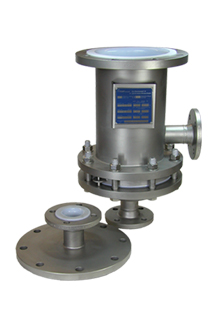

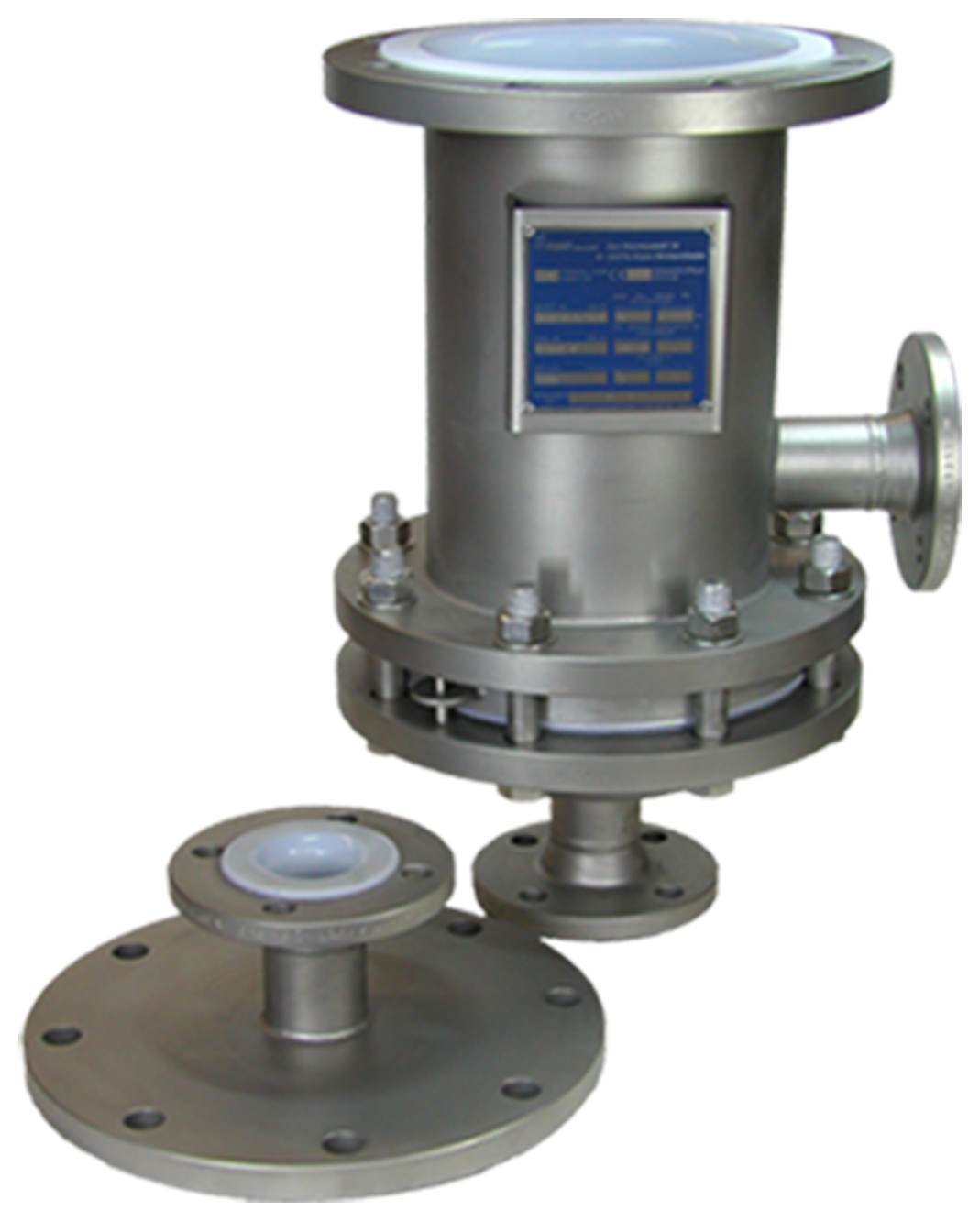

Beschichter Kerzenfilter   Beschichteter mehrplätziger Kerzenfilter
  3DB10-10/F50-E-TFE (1.4571 / E-TFE / HC22)

  Anwendungsbereich:
  Chemische Industrie

  Betriebsdaten:
  -1/+10 bar bei -10/+120°C

  Anschluss:
  Vorschweißflansch DN50 PN16

  Deckelverschluss:
  - Zwischenflansch mit Sechskantschrauben
  - Aufnahmeplatte aus Hastelloy® HC22

  Aufstellung:
  keine

  Angewendetes Regelwerk:          Abnahme:
  AD-2000                                           Kat. III, Modul G

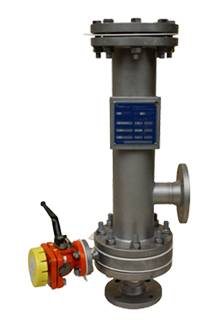

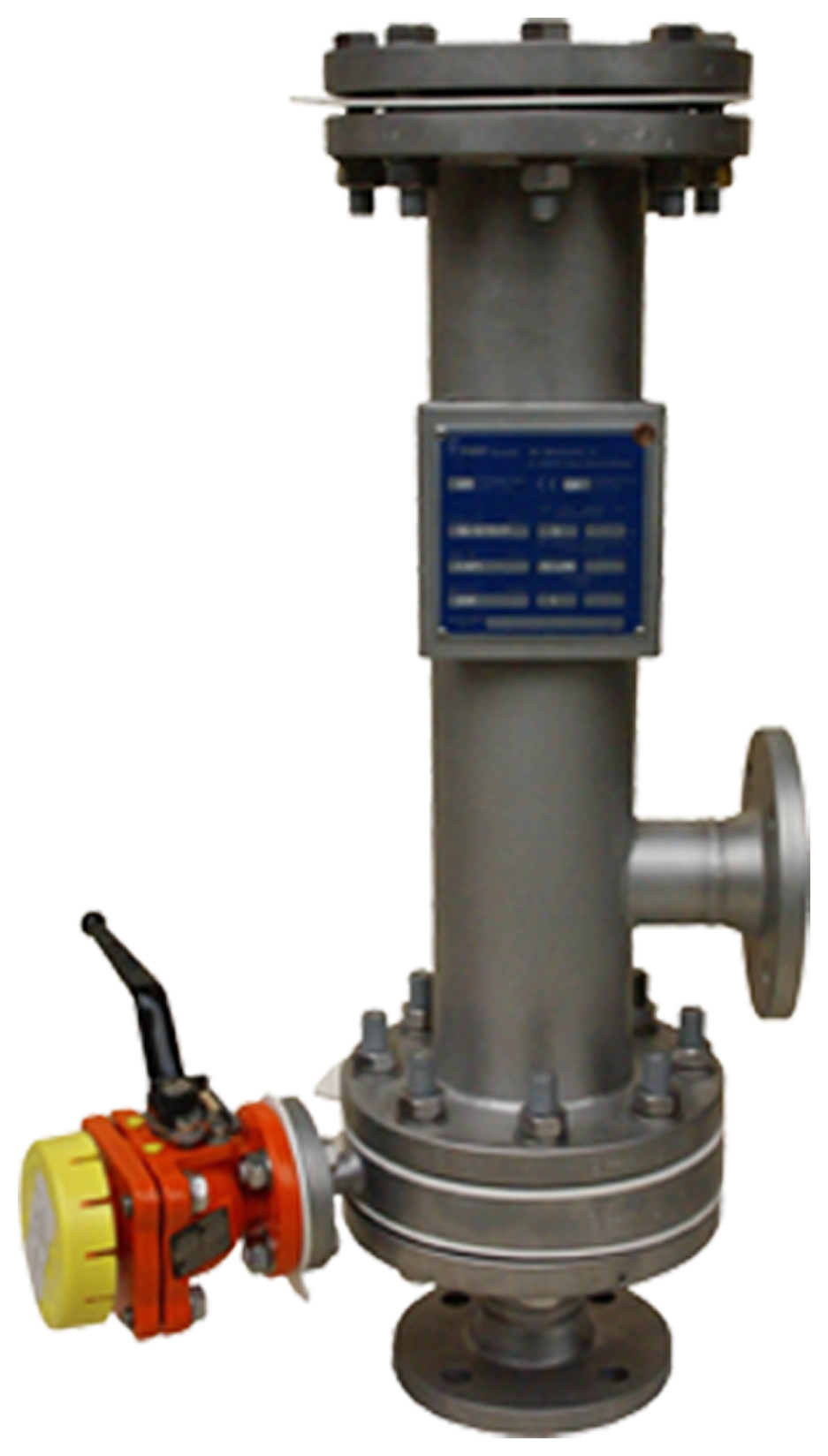

Einplaetziger Kerzenfilter mit Auskleidung   Beschichteter einplätziger Kerzenfilter
  1DB10-10/F50-E-TFE (1.4571 / E-TFE / HC22)

  Anwendungsbereich:
  Chemische Industrie

  Betriebsdaten:
  -1/+10 bar bei -10/+120°C

  Anschluss:
  Vorschweißflansch DN50 PN16

  Deckelverschluss:
  - Zwischenflansch mit Sechskantschrauben
  - Aufnahmeplatte aus Hastelloy® HC22

  Aufstellung:
  keine

  Angewendetes Regelwerk:          Abnahme:
  AD-2000                                           Kat. II, Modul A2


 Sonderbehälter aus Kunststoff

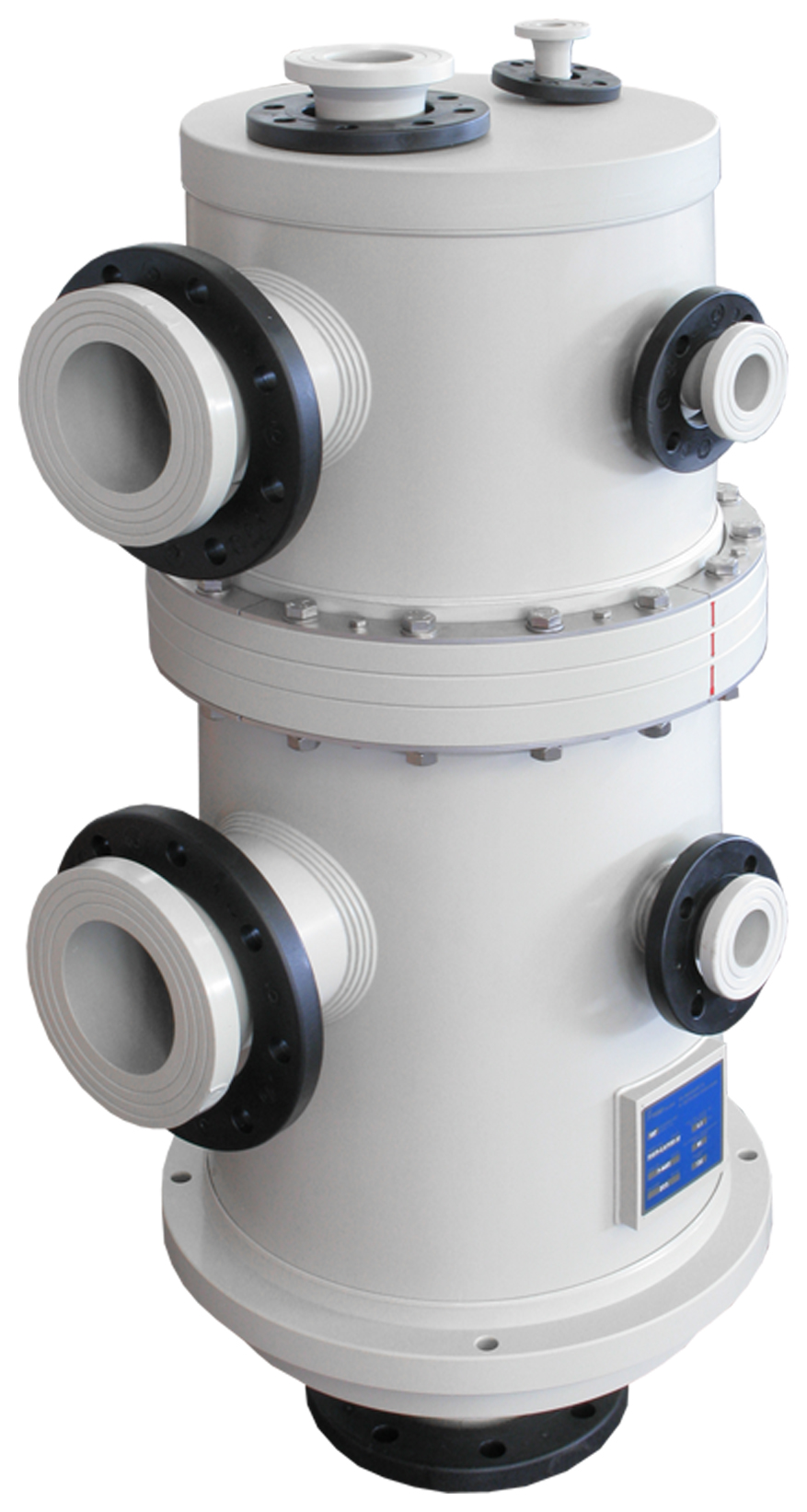

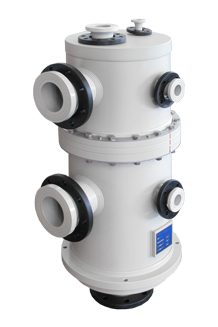

Kerzenfilter aus Kunsstoff   mehrplätziger Kerzenfilter aus Kunststoff
  5D30-5/F100-PP (Polypropylen leitfähig)

  Anwendungsbereich:
  Chemische Industrie

  Betriebsdaten:
  5 bar bei -10/+30°C

  Anschluss:
  Losflansch DN100 PN10

  Deckelverschluss:
  - Zwischenflansch mit Sechskantschrauben
  - Erdungskabel für Ableitung

  Aufstellung:
  Ringaufhängung

  Angewendetes Regelwerk:          Abnahme:
  AD-2000                                           Art.4, Abs.3
